AutoCAD 影像自动地理配准工具：INSGEO

26 Apr, 2026

INSGEO.lsp 在 AutoCAD 中按真实地理坐标插入栅格影像的 AutoLISP 脚本——开源、精准、批量。

简介

在 AutoCAD 里贴航拍图、正射影像或扫描地形图，常见做法有几种：手动量距离做缩放对齐（慢、不准）；用 91 卫图助手、水经注等软件附带的 INSG 插件（INSG 最初是个人开发者共享出来的 vlx 插件，但它一次只能导入一张，几十张影像就要重复几十遍）；或者上付费软件，如南方 CASS + CASS 3D 加载大体积影像。

INSGEO.lsp 是一个免费的 AutoLISP 脚本，一条命令 INSGEO 批量插入多张影像，根据每张的配准文件自动落在正确的世界坐标上。

三个特点：

开源免费 —— 单文件 LSP，BSD-3-Clause 协议，可读、可改；没有付费授权、没有黑盒 🎉
精准对齐 —— 严格按 World File / ERS 坐标变换公式实现：左上像素中心 → 左下原点的换算、ERS 任意配准点支持、像素尺寸与旋转角全部到位，不靠肉眼对齐 🎯
批量导入 —— 一次勾选 N 张影像，逐张自动找配套配准文件并定位，中间不需要任何交互 📦

支持的影像格式：TIF / JPG / PNG / ECW 支持的配准文件：.tfw / .jgw / .pgw（ESRI World File）与 .ers（ER Mapper 头文件）

下载

脚本已上传至百度网盘，分享链接：https://pan.baidu.com/s/147_ljYpuInSk4ebW_lFNRg?pwd=ualr

加载与使用

将 INSGEO.lsp 拖入 AutoCAD，或在命令行执行 (load "C:/path/to/INSGEO.lsp")。加载成功后命令行会提示：

加载成功后命令行提示

输入 INSGEO 即可启动。脚本会弹出多文件选择对话框，左侧显示当前目录下符合扩展名的文件和子文件夹，可以双击进入子目录，选中文件后点 Add Files 添加到右侧"已选"列表，最终点确定：

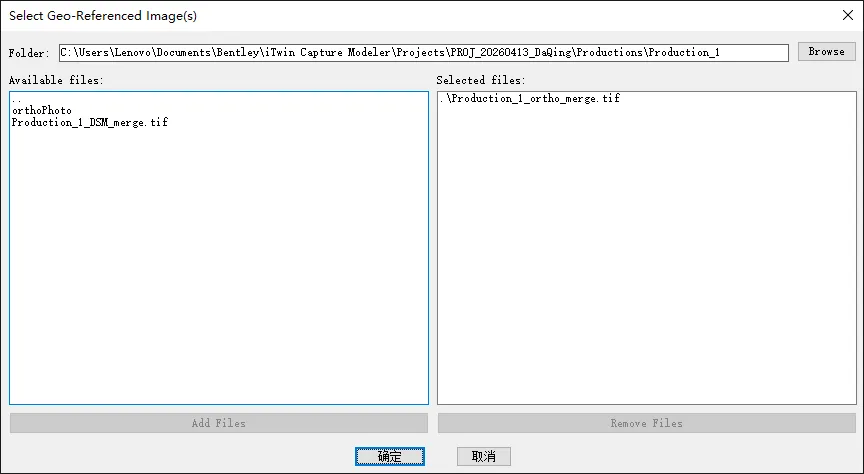

多文件选择对话框

确定后脚本会逐张插入，每张插入完成都会在命令行打印进度，例如：

Inserting image 1 of 3 ...
Inserting image 2 of 3 ...
Inserting image 3 of 3 ...
Done. 3 image(s) inserted.

整个流程只需两步：输入命令、勾选文件。如果当某张影像没有任何配套配准文件，脚本会弹出文件对话框让用户手动指定；若仍然取消，会留在原点并打印提示。

工作流与团队协作

INSGEO 解决的是"插入"这一步。但插入完成的 dwg 怎么和团队同事共享、怎么交付给客户、影像加载怎么不卡——这些是实际工作里马上会遇到的问题。这一节给出三种典型场景的标准做法。

dwg 的影像引用机制

需要先讲清楚一个前提：AutoCAD 的影像引用只在 dwg 里存了一条路径，影像本身不嵌入 dwg 文件。打开 dwg 时，AutoCAD 按这条路径去硬盘上找影像文件:

找到 → 显示影像
找不到 → 显示空白边框，中间标着图像名

所以"对方能不能看到影像"等价于"对方那台电脑按 dwg 里存的路径能不能找到影像文件"。下面三种场景对应"路径"的三种处理思路。

场景 A：个人使用 —— 本地路径就够了

dwg 始终在自己电脑上打开，影像放本地任何位置都行，无需特殊处理。

场景 B：团队协作 —— SMB 共享路径

把所有影像文件 + 配准文件放到团队 SMB 共享（局域网文件服务器、NAS，或者直接是某台主力机器开的共享），团队成员在自己电脑上 INSGEO 时直接引用共享路径。dwg 里存下来的引用是 UNC 路径，同事打开 dwg 时只要也能访问同一个共享，影像就直接显示，零配置。

推荐用计算机名形式的 UNC

也就是 \\HOSTNAME\share\... 而不是 \\192.168.x.x\share\...。原因是 DHCP 环境下服务器 IP 可能变化，IP 一变 dwg 里所有引用就全失效；而计算机名通常是稳定的。在不方便给共享主机分配静态 IP 的场景下，计算机名形式比 IP 形式更省心。

在 INSGEO 对话框的 Folder 框里直接粘计算机名 UNC 即可：

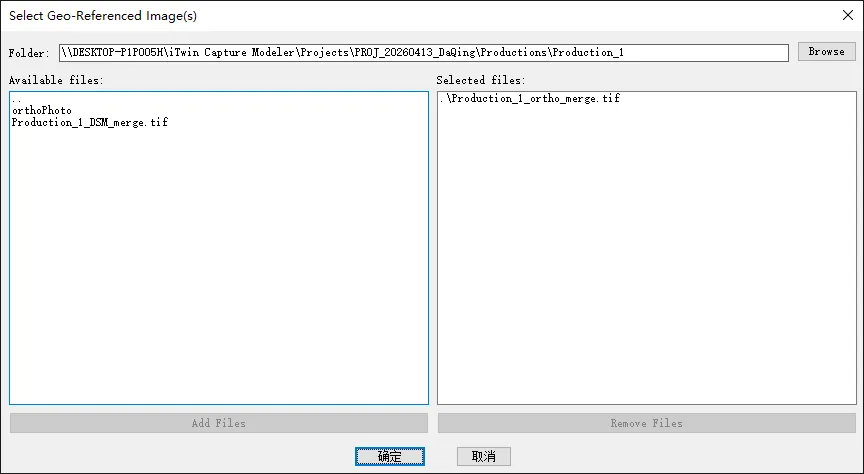

基于计算机名的 SMB 共享路径

历史小注：LM:getfiles 原版用 AutoLISP 内置的 vl-directory-files 列目录，这个函数在某些 AutoCAD 版本下对计算机名形式的 UNC 解析失败（返回空列表，对话框只显示 ..），导致以前必须用 IP 形式才能正常工作。INSGEO.lsp 已经把这部分换成了 Scripting.FileSystemObject，计算机名 UNC 现在完全可用。如果你拿到其它项目的 LSP 在 UNC 路径下出现"列不出文件"的现象，可以参考本脚本第 5 节的修复做法。

几个常见踩坑点

凭据/权限：AutoCAD 用当前 Windows 用户的身份访问 SMB。共享如果设了密码或权限，Windows 资源管理器里需要先访问过一次，AutoCAD 才能跟着用
管理员模式：AutoCAD 如果是"以管理员身份运行"启动的，而 SMB 是普通用户挂载的——两个会话在 Windows 里隔离，AutoCAD 看不到共享。对策：不要给 AutoCAD 加"以管理员身份运行"
网络速度：从 SMB 加载几 GB 的航拍 tif 比本地慢，但金字塔（.ovr）能极大缓解，见下面"加载性能"一节

场景 C：对外交付 —— ETRANSMIT 打包

如果要把项目发给没有 SMB 访问权的外部客户，用 AutoCAD 自带的 ETRANSMIT 命令打包。它会自动收集 dwg 引用的所有外部文件（影像、字体、外参、打印样式），改写好相对路径，生成一个独立的 zip，对方解压后双击 dwg 即可正常显示所有影像。

操作步骤

打开 dwg，命令行输入 ETRANSMIT，弹出"创建传递"对话框，文件清单里能看到 dwg 加上它引用的影像 tif 等所有依赖：

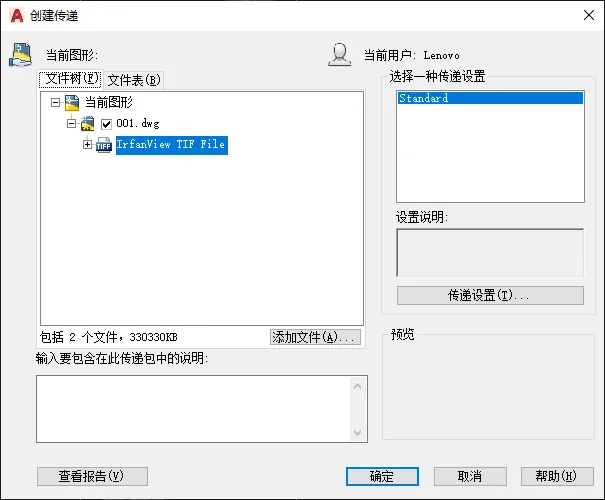

ETRANSMIT 主对话框

点"传递设置"进入详细配置，几个值得留意的选项：

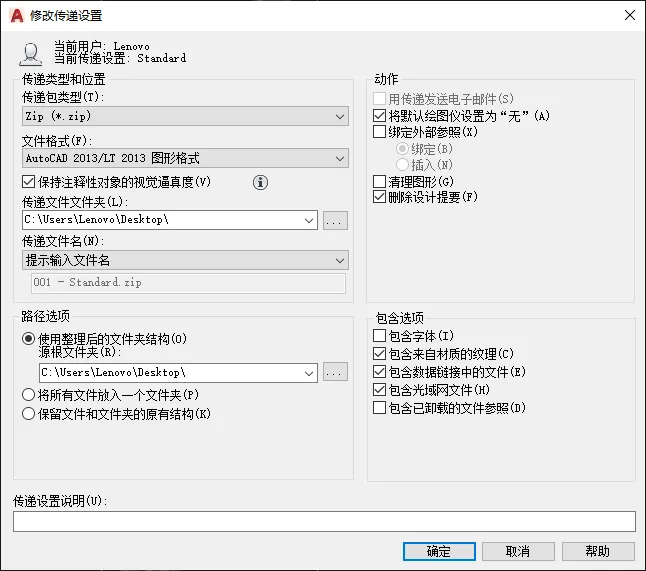

ETRANSMIT 设置

传递包类型：选 Zip (*.zip) —— 通用、不被杀软拦
文件格式：如果对方 AutoCAD 版本比你低，在这里降级保存（图中是 AutoCAD 2013/LT 2013 图形格式，兼容性最好）
路径选项：选"使用整理后的文件夹结构"—— 解压后影像、字体等按子目录分类，清晰易读
包含选项：必勾"包含光栅图像文件"，其它根据需要勾（包含字体能避免对方字体替换）

点确定生成 zip，发给客户即可。客户解压后打开 dwg，影像、配准、缩放全部正常。

加载性能：别忘了金字塔

大尺寸 tif 在 AutoCAD 里加载和缩放都慢。带内部金字塔或外部 .ovr 文件的 tif 在缩放时只读对应分辨率层，十倍以上加速。

iTwin Capture Modeler 等主流摄影测量软件默认会同时生成 .tif 和 .tif.ovr——前者是原图，后者是金字塔。两者必须一起拷贝:

SMB 共享场景：tif 和 ovr 都放共享里，AutoCAD 自动找到 ovr，享受加速
ETRANSMIT 场景：它自动把 ovr 也打包进去，无需手动打包
本地手动拷贝：记得连 ovr 一起带，只拷 tif 会丢金字塔

如果发现某张 tif 没有配套 ovr（用 gdalinfo 检查输出里有没有 Overviews: 一行），可以用 GDAL 一行命令补：

gdaladdo -r average <file.tif> 2 4 8 16 32

这会在 tif 同目录下生成 <file.tif>.ovr。OSGeo4W、QGIS 都自带 GDAL，装一个就有命令行可用。

核心实现解析

如果你只是用脚本，本节可以跳过；以下面向想读懂或修改脚本的开发者。

脚本按职责分成 5 段：工具函数、命令入口、核心插入流程、两种配准文件解析器、Lee Mac 多文件选择对话框。下面按数据流顺序讲关键的几段。

1. 命令入口：批量循环

(defun c:insgeo ( / image-list total index path )
  (setq image-list (LM:getfiles "Select Geo-Referenced Image(s)"
                                ""
                                *insgeo-image-exts*))
  (setq total (length image-list)
        index 0)
  (foreach path image-list
    (setq index (1+ index))
    (princ (strcat "\nInserting image " (itoa index) " of " (itoa total) " ..."))
    (insgeo:place-image path)
  )
  (if (> total 0)
    (princ (strcat "\nDone. " (itoa total) " image(s) inserted."))
  )
  (princ)
)

入口很薄：调用 LM:getfiles 拿到一个文件路径列表，然后 foreach 逐个交给 insgeo:place-image 处理。这个写法天然兼顾"单张"和"批量"——选 1 个文件时列表只有 1 个元素，循环一次就结束，所以不需要专门的单张命令。

2. 核心插入流程：`insgeo:place-image`

(defun insgeo:place-image ( image-path / image base sidecar ext minpt maxpt )

  ;; 把影像先插到原点,稍后再根据配准文件挪到正确位置
  (setq image (insgeo:add-raster image-path))

  ;; 去掉影像扩展名,得到查找配准文件的"基名"
  (setq base (vl-string-subst
               ""
               (vl-filename-extension (vla-get-imagefile image))
               (vla-get-imagefile image)))

  ;; 按优先级探测配套配准文件,都找不到则弹框让用户选
  (setq sidecar
    (cond
      ((findfile (strcat base ".ers")))
      ((findfile (strcat base ".tfw")))
      ((findfile (strcat base ".jgw")))
      ((findfile (strcat base ".pgw")))
      (t (getfiled "Select World File"
                   base
                   "tfw;jgw;pgw;ers"
                   0))
    )
  )

  (if sidecar
    (progn
      (setq ext (strcase (vl-filename-extension sidecar)))
      (cond
        ((= ext ".ERS") (insgeo:apply-ers       image sidecar))
        (t              (insgeo:apply-worldfile image sidecar))
      )
      ;; 缩放到刚插入的影像范围
      (vla-getboundingbox image 'minpt 'maxpt)
      (vla-zoomwindow (vlax-get-acad-object) minpt maxpt)
    )
    (princ (strcat "\nNo sidecar found for "
                   (vl-filename-base image-path)
                   "; image left at origin."))
  )
  (princ)
)

整个函数是"插入 → 找配准 → 应用配准 → 自动缩放"四步：

先插入再配准——insgeo:add-raster 把影像加到当前布局的 (0,0)，返回 VLA 对象，后续只需要修改它的 Origin、Rotation、ImageWidth、ImageHeight 四个属性
配准文件探测优先级 ERS → TFW → JGW → PGW——cond 利用了 LISP 的特性：每个分支只有一个表达式，如果该表达式返回非空（findfile 返回路径）就当作整个 cond 的值。这样写比 if-else 嵌套清爽很多
格式分发——.ERS 走 ER Mapper 解析器，其它三种走标准 World File 解析器（它们的格式完全一样，只是扩展名不同）
vla-zoomwindow——插入完直接缩放到该影像的包围盒，用户立刻能看到结果，不需要再 zoom extents

3. 标准 World File 解析：`insgeo:apply-worldfile`

ESRI World File 是固定的 6 行文本格式。脚本严格按行读取并应用变换：

(defun insgeo:apply-worldfile ( image path / fp x-size x-rot y-rot y-size origin )
  (setq fp     (open path "r")
        x-size (atof (read-line fp))     ; 第 1 行:X 方向像素大小
        x-rot  (atof (read-line fp))     ; 第 2 行:X 旋转
        y-rot  (atof (read-line fp))     ; 第 3 行:Y 旋转
        y-size (atof (read-line fp))     ; 第 4 行:Y 方向像素大小(通常为负)
        origin (list (atof (read-line fp))   ; 第 5 行:左上像素中心 X
                     (atof (read-line fp))   ; 第 6 行:左上像素中心 Y
                     0.0))
  (close fp)

  ;; World File 给的是"左上像素中心",但 AutoCAD 的影像原点是"左下角"。
  ;; 沿旋转后的左边沿往下走 (像素行数 × |y-size|) 就到左下角。
  (setq origin (polar origin
                      (degrad (- x-rot 90.0))
                      (* (vla-get-height image) (abs y-size))))

  (vla-put-rotation    image (degrad x-rot))
  (vla-put-origin      image (insgeo:point->variant origin))
  (vla-put-imageheight image (* (vla-get-height image) (abs y-size)))
  (vla-put-imagewidth  image (* (vla-get-width  image) (abs x-size)))
)

最关键的是中间那行 polar 的用法。坑点在于坐标基准点不同:

World File 标准里，第 5、6 行给出的是影像左上角像素的中心点世界坐标
AutoCAD 的 Origin 属性指影像左下角

所以即使读到了 X/Y，也不能直接 vla-put-origin，必须沿着旋转后的影像左边沿往下平移一整张影像的高度，才是真正的左下角。polar 接收"起点+方向角+距离"，一次完成这个平移。

4. ERS 解析：按关键字搜索而不是按行号

老版本脚本对 ERS 文件用 (repeat 19 (read-line fp)) 跳过前 19 行，然后假定第 20、21 行就是坐标——只要 ERS 头多一个字段或一个波段就会读错位置。新实现按关键字逐行扫描：

(defun insgeo:apply-ers ( image path / fp line
                                       east north
                                       x-size y-size
                                       reg-col reg-row
                                       top-left-x top-left-y )
  (setq fp      (open path "r")
        x-size  1.0   ; pixel width fallback
        y-size  1.0   ; pixel height fallback
        reg-col 0.0   ; registration column (0 = leftmost)
        reg-row 0.0)  ; registration row    (0 = topmost)

  ;; 通读全文,按关键字摘出关心的字段
  (while (setq line (read-line fp))
    (cond
      ((insgeo:ers-key? line "Eastings")          (setq east    (insgeo:ers-value line)))
      ((insgeo:ers-key? line "Northings")         (setq north   (insgeo:ers-value line)))
      ((insgeo:ers-key? line "Xdimension")        (setq x-size  (insgeo:ers-value line)))
      ((insgeo:ers-key? line "Ydimension")        (setq y-size  (insgeo:ers-value line)))
      ((insgeo:ers-key? line "RegistrationCellX") (setq reg-col (insgeo:ers-value line)))
      ((insgeo:ers-key? line "RegistrationCellY") (setq reg-row (insgeo:ers-value line)))
    )
  )
  (close fp)

  (if (and east north)
    (progn
      ;; 把"配准点"移回左上像素角...
      (setq top-left-x (- east  (* reg-col x-size))
            top-left-y (+ north (* reg-row y-size)))
      ;; ...再下移一整张图高,得到 AutoCAD 要的左下角原点
      (vla-put-origin image
        (insgeo:point->variant
          (list top-left-x
                (- top-left-y (* (vla-get-height image) y-size))
                0.0)))
      (vla-put-imagewidth  image (* (vla-get-width  image) x-size))
      (vla-put-imageheight image (* (vla-get-height image) y-size))
    )
    (princ (strcat "\nWarning: Eastings/Northings not found in " path))
  )
)

两个细节值得说明：

RegistrationCellX/Y——ERS 规范允许"配准点"是影像里任意一个像素（不一定是左上角），这个字段标明它在第几列、第几行。代码先用它把配准坐标平移回 (0,0) 像素，再统一按"左上 → 左下"换算成 AutoCAD 原点。老版本完全忽略了这两个字段，假设永远是左上角，在某些 ERS 文件上会算偏
找不到坐标时打印警告——避免静默失败。east 和 north 没找到会进入 princ 分支，告诉用户配准没生效

辅助函数 insgeo:ers-key? 和 insgeo:ers-value 配合工作：前者用 vl-string-search 做大小写不敏感的子串匹配，后者从 = 右侧切出数值并 vl-string-trim 掉空白。这样写对 ERS 文件中各种空白格式（Eastings = 12345.0、Eastings=12345.0、带制表符等）都能正确解析。

5. 多文件对话框

LM:getfiles 是 Lee Mac 写的多文件选择库（v1.6，2016 年版），原生 AutoCAD 的 getfiled 只能选一个文件，这个库填补了这个空缺。它运行时动态生成 DCL 临时文件来定义对话框界面，使用完自动删除——INSGEO.lsp 把它直接内嵌进来，无需另外加载。

文档前面那两张截图中的"两栏布局 + 文件夹路径栏 + Browse 按钮 + 列标题"都对应 DCL 里的几行声明（在脚本 5. LM:getfiles 一节里），如果想调整列表框大小、按钮宽度、列标题文字，只需要改那段 DCL 字符串即可。

针对 UNC 路径的小修改：LM:getfiles v1.6 原版用 vl-directory-files 列目录，这个 AutoLISP 内置函数对 NetBIOS 计算机名形式的 UNC 路径支持不完整——\\HOSTNAME\share 会返回空列表，必须改用 \\IP\share 才能工作。脚本里把这部分换成了 Scripting.FileSystemObject（FSO），增加了一个 LM:getfiles:fso 函数作为替代，带回退路径（FSO 失败则退回原函数，行为不会比原版更差）。修复后计算机名 UNC 完全可用，团队协作时可以直接用 \\HOSTNAME\share，省去对静态 IP 的依赖：

;;; ADDED 2026 by isweibin (not part of original Lee Mac code):
;;; List directory contents via Scripting.FileSystemObject. `kind' is
;;; 'subfolders or 'files. Falls back to vl-directory-files if FSO fails
;;; (so behaviour never gets worse than the original).
(defun LM:getfiles:fso ( dir kind / fso folder result )
  (setq fso (vlax-create-object "Scripting.FileSystemObject"))
  (setq result
    (vl-catch-all-apply
      (function
        (lambda ()
          (setq folder (vlax-invoke fso 'GetFolder dir)
                result (if (eq kind 'subfolders) '(".." ".") nil))
          (vlax-for item (vlax-invoke folder
                          (if (eq kind 'subfolders) 'SubFolders 'Files))
            (setq result (cons (vla-get-name item) result)))
          (reverse result)))))
  (vlax-release-object fso)
  (if (vl-catch-all-error-p result)
    (vl-directory-files dir nil (if (eq kind 'subfolders) -1 1))
    result)
)

项目结构速查

区段	内容	主要函数
1	角度工具	`degrad` / `raddeg`
2	命令入口	`c:insgeo`
3	核心插入流程	`insgeo:place-image` / `insgeo:add-raster`
4a	World File 解析	`insgeo:apply-worldfile`
4b	ERS 解析	`insgeo:apply-ers` / `insgeo:ers-key?` / `insgeo:ers-value`
4c	COM 辅助	`insgeo:point->variant`
5	多文件对话框	`LM:getfiles` 及一系列 `LM:getfiles:*` 辅助（含 `LM:getfiles:fso`）

致谢

决策英明果断 —— 作者大人：提供初版脚本文件、把命令名定为更贴合的 INSGEO、砍掉冗余的单张命令、点出 ERS 解析的硬编码隐患、要求注释遵循 UMBC Lisp 风格、发现 NetBIOS UNC 兼容性问题并推动 FSO 修复——每一步设计走向都来自这些指挥若定的判断 😊
编码劳苦功高 —— Claude：负责把上述决断翻译成 LISP、修 ERS bug、分层注释、画 DCL、用 FSO 修补 UNC 支持、写本文档，字字句句任劳任怨 😤
多文件对话框 —— Lee Mac 的 LM:getfiles v1.6（2016-03-21）：一段成熟的开源代码，直接套用让批量选择体验立刻到位，省去了从零手搓对话框的好几小时 🙏

本文采用 CC BY-NC-SA 4.0 协议发布，可自由转载、修改，但需保留作者署名、不可用于商业用途、衍生作品需以相同协议发布。
